73 Sensor Kantelen

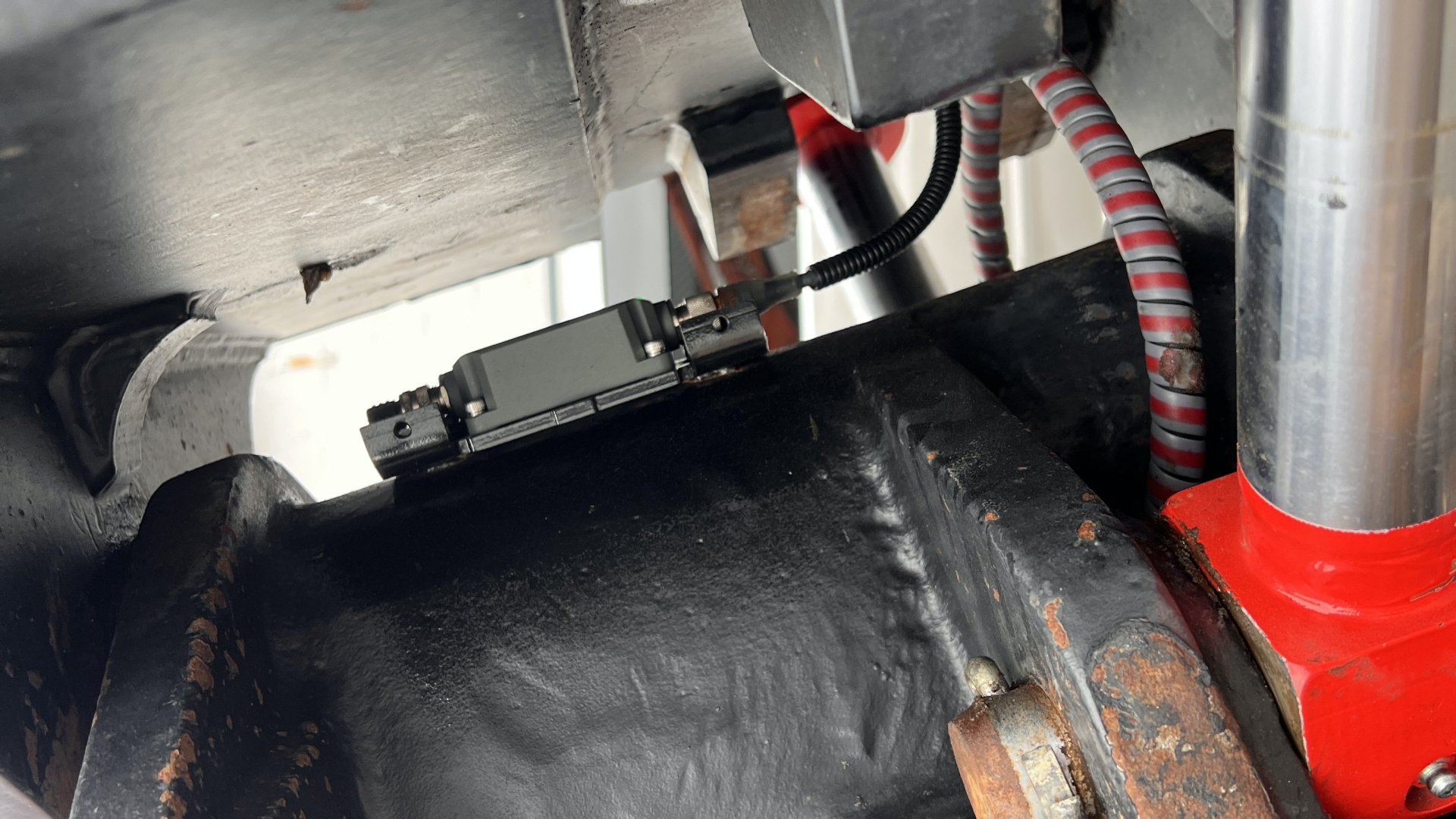

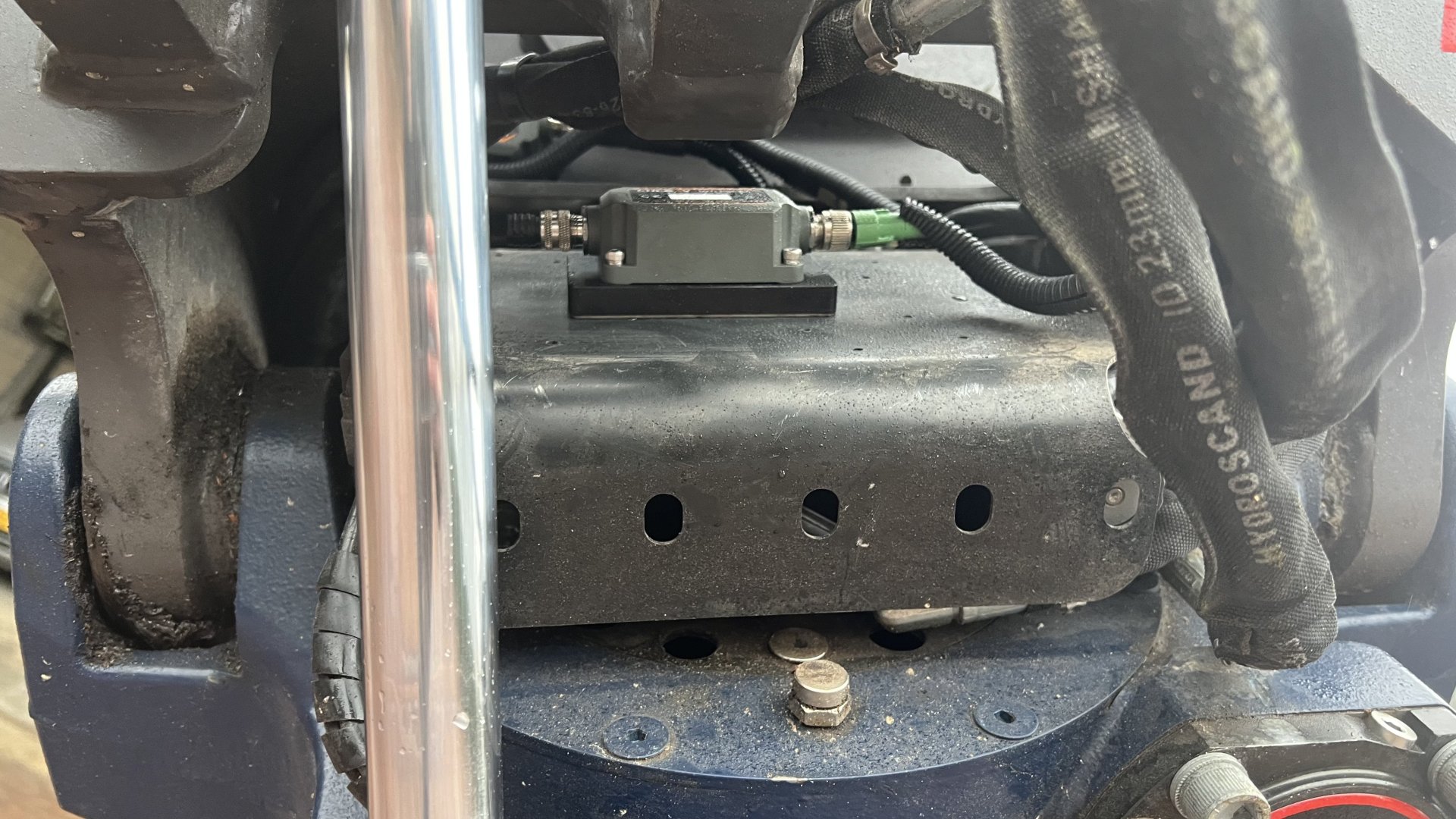

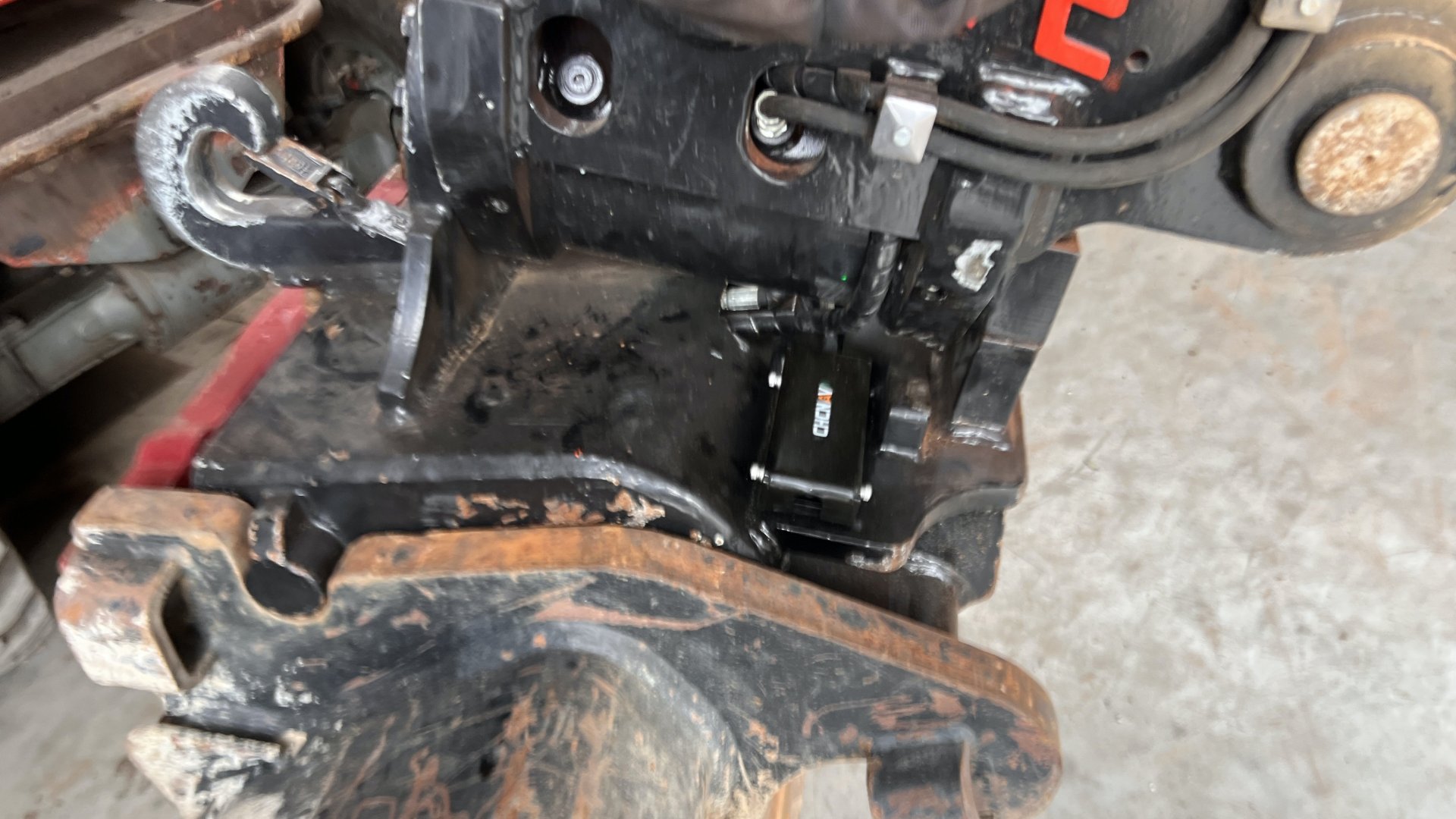

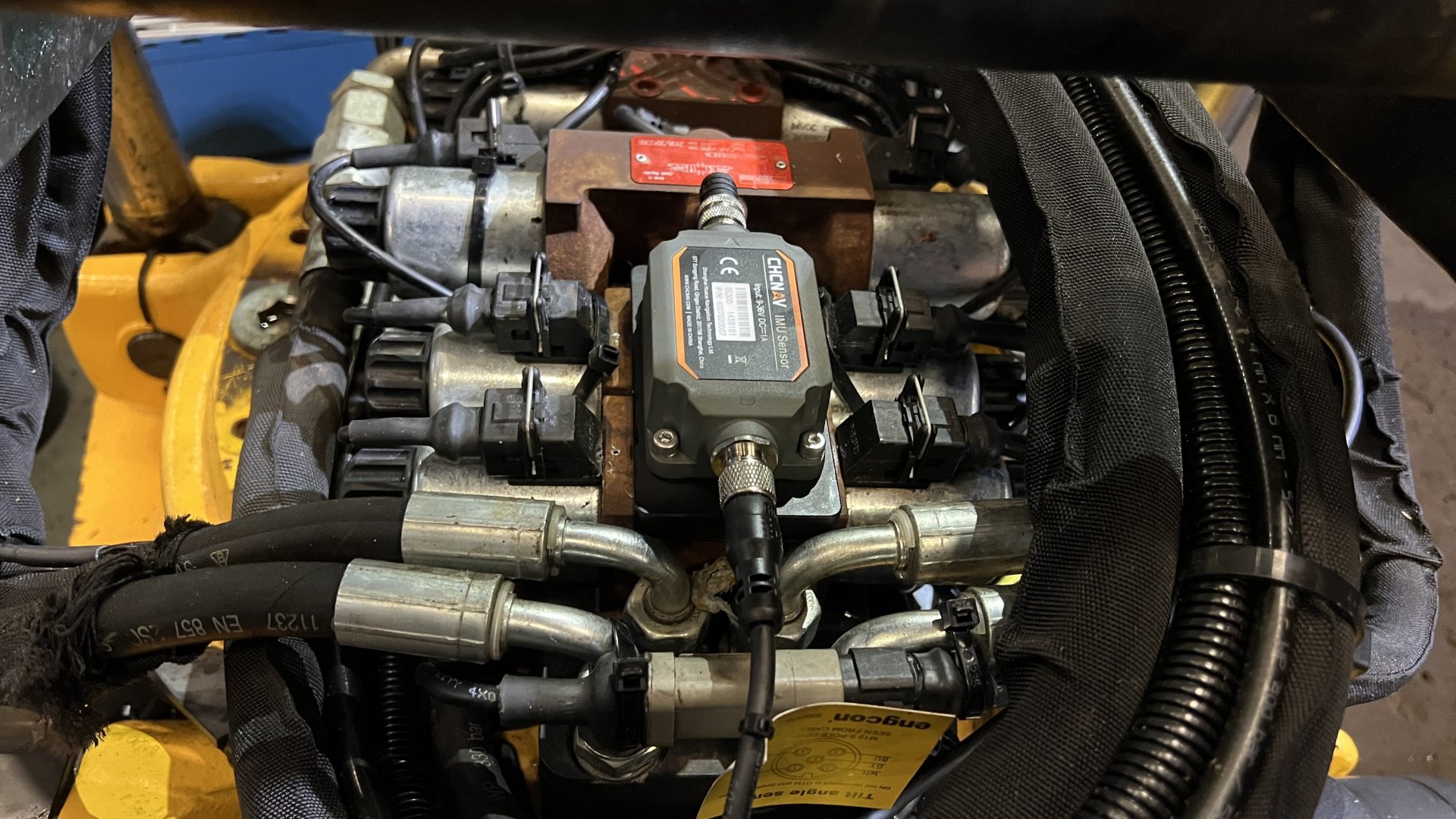

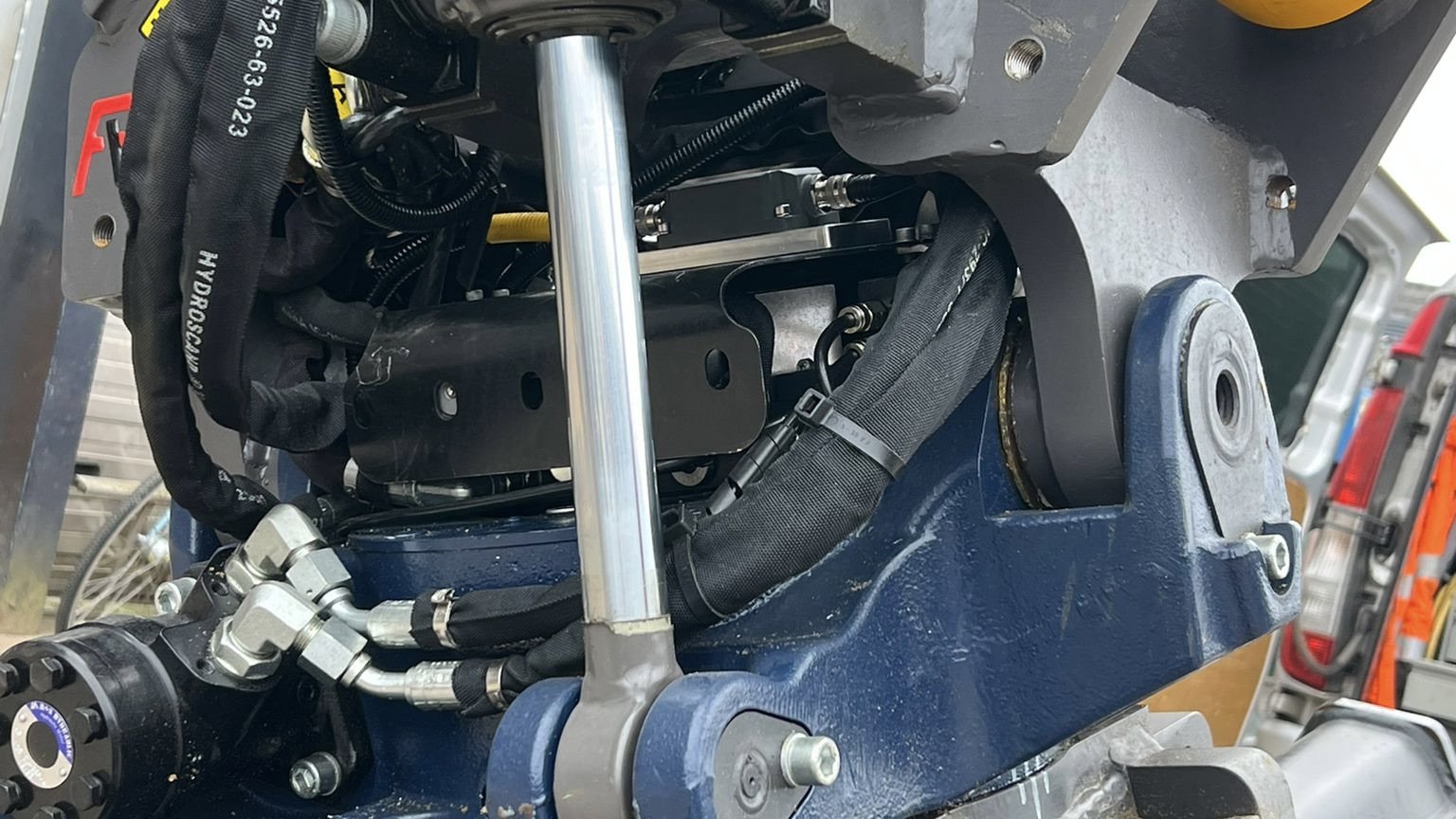

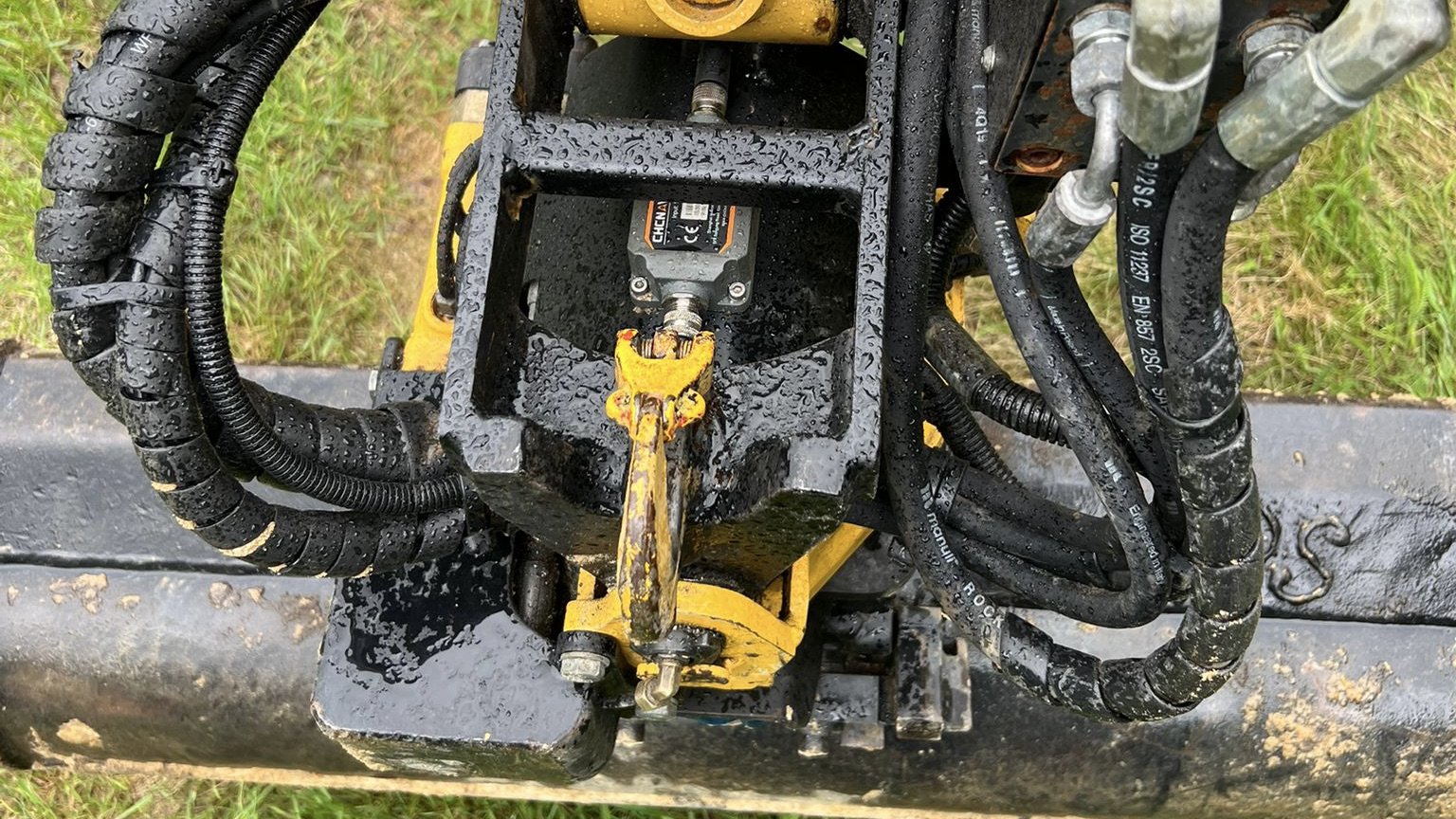

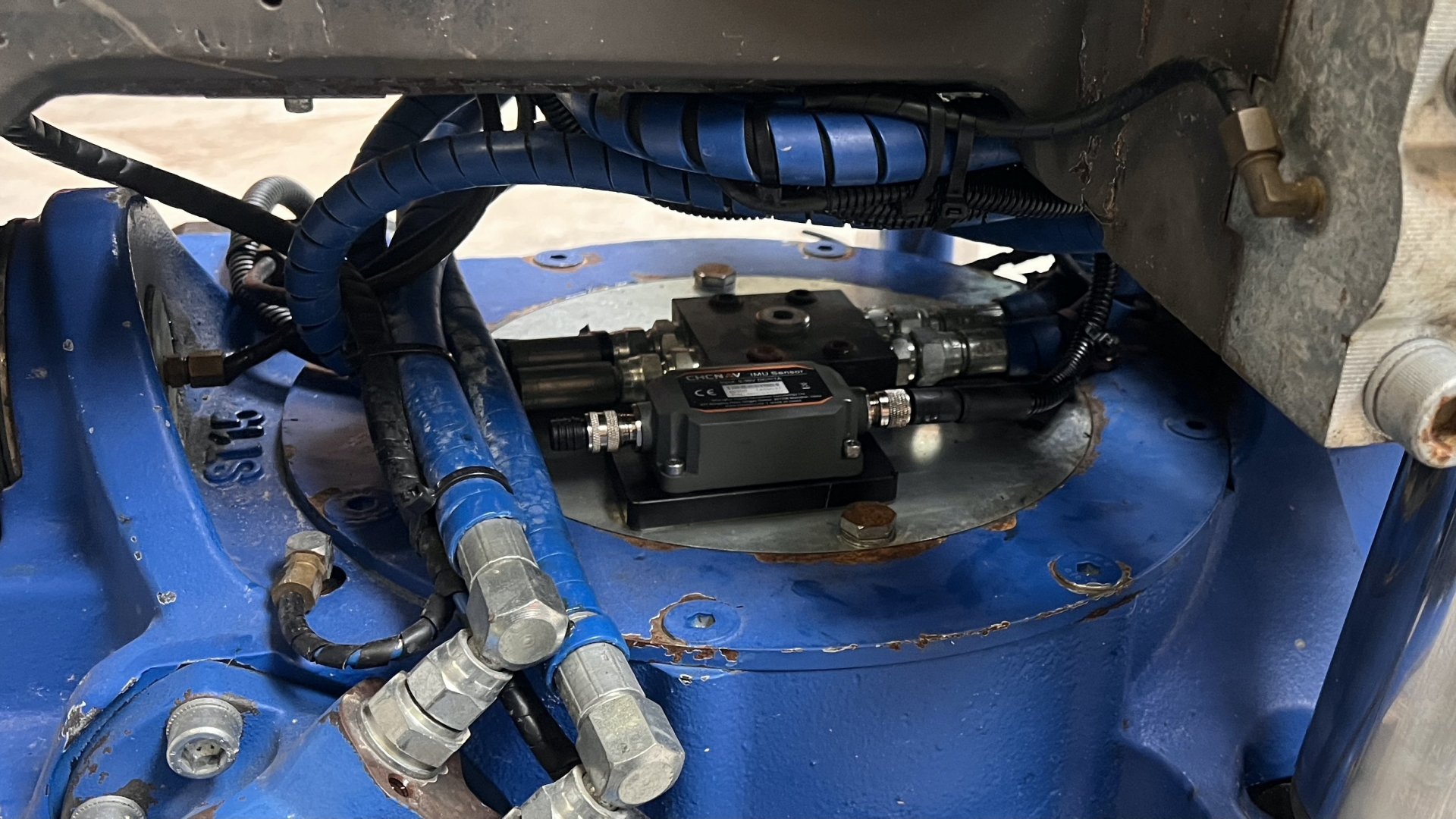

De kantelsensor dient als volgt gemonteerd te worden:

Bijvoorbeeld:
De lange zijde van de sensor loopt exact evenwijdig aan de kantelas.
De sensor ligt met de tekst naar boven gericht.
De kabelaansluiting, op de connector bij het LEDje, is naar achteren gericht.
De eindweerstand wijst naar voren.

Bijvoorbeeld:
De lange zijde van de sensor loopt exact evenwijdig aan de kantelas.
De sensor ligt met de tekst naar boven gericht.
De kabelaansluiting, op de connector bij het LEDje, is naar voren gericht.
De eindweerstand wijst naar achteren.

Bijvoorbeeld:
De lange zijde van de sensor loopt exact evenwijdig aan de kantelas.
De sensor ligt met de tekst naar boven gericht.
De kabelaansluiting, op de connector bij het LEDje, is naar voren gericht.
De eindweerstand wijst naar achteren.

Bijvoorbeeld:
De lange zijde van de sensor loopt exact evenwijdig aan de kantelas.
De sensor ligt met de tekst naar boven gericht.
De kabelaansluiting, op de connector bij het LEDje, is naar voren gericht.
De eindweerstand wijst naar achteren.

Bijvoorbeeld:
De lange zijde van de sensor staat haaks op de kantelas.
De sensor ligt met de tekst naar boven gericht.
De kabelaansluiting, op de connector bij het LEDje, is naar rechts gericht.
De eindweerstand wijst naar links.
En hier was ook plaats voor het beschermingsbakje.

Bijvoorbeeld:
De lange zijde van de sensor loopt evenwijdig aan de kantelas.
De sensor ligt met de tekst naar boven gericht.
De kabelaansluiting, op de connector bij het LEDje, is naar achteren gericht.
De eindweerstand wijst naar voren.
En hier was ook plaats voor het beschermingsbakje.
