ESN inhoud vd set

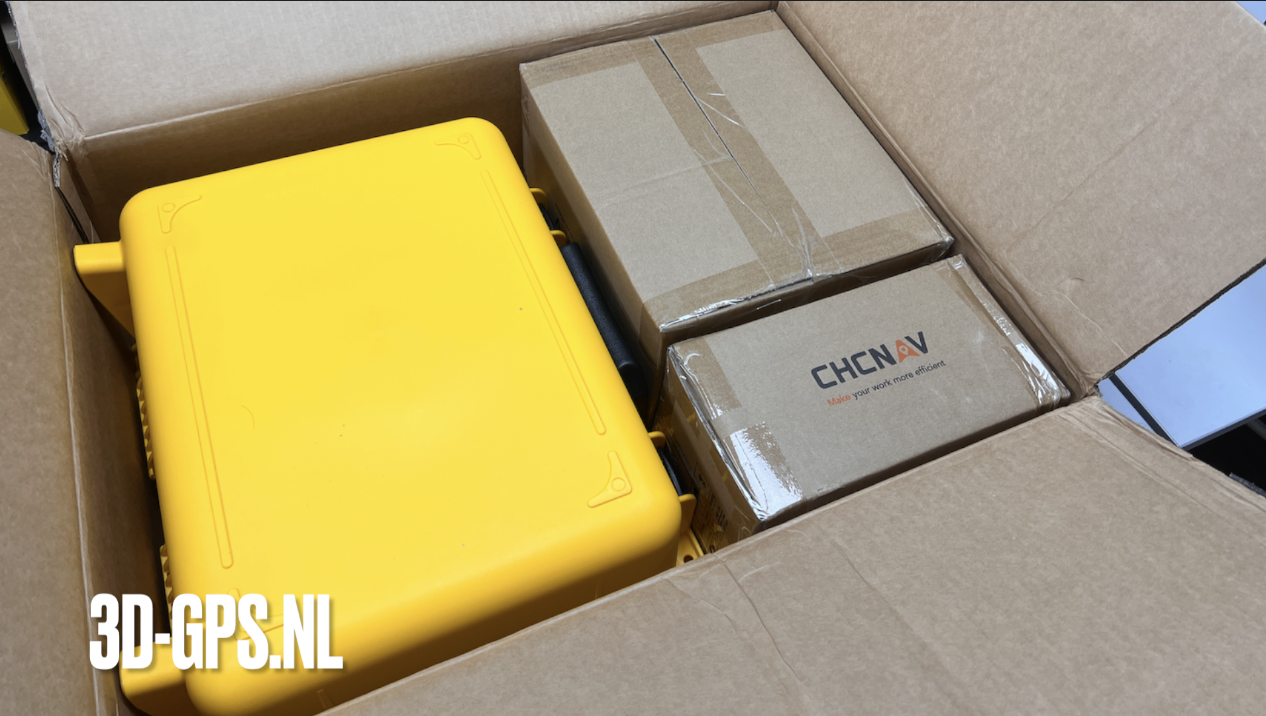

Standaardset "wereldwijd basis"

• Gele kunststof koffer
• 2 doosjes met kabels en beugels

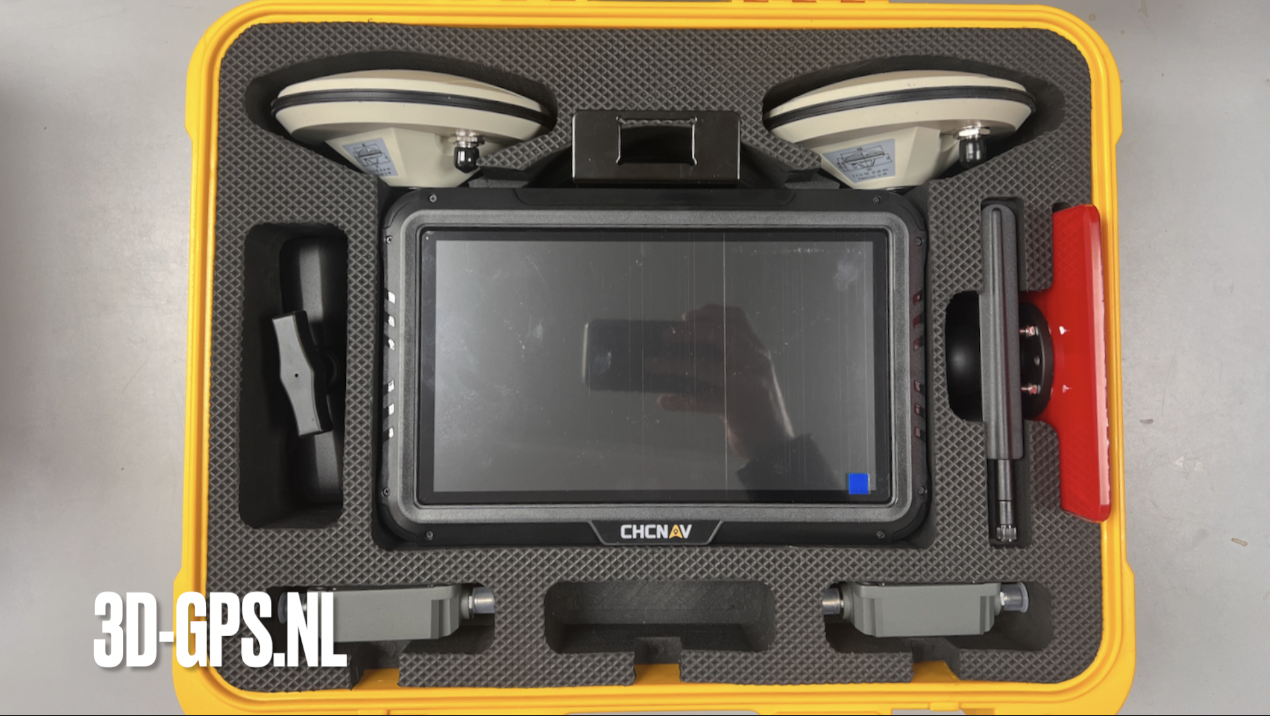

Inhoud gele koffer

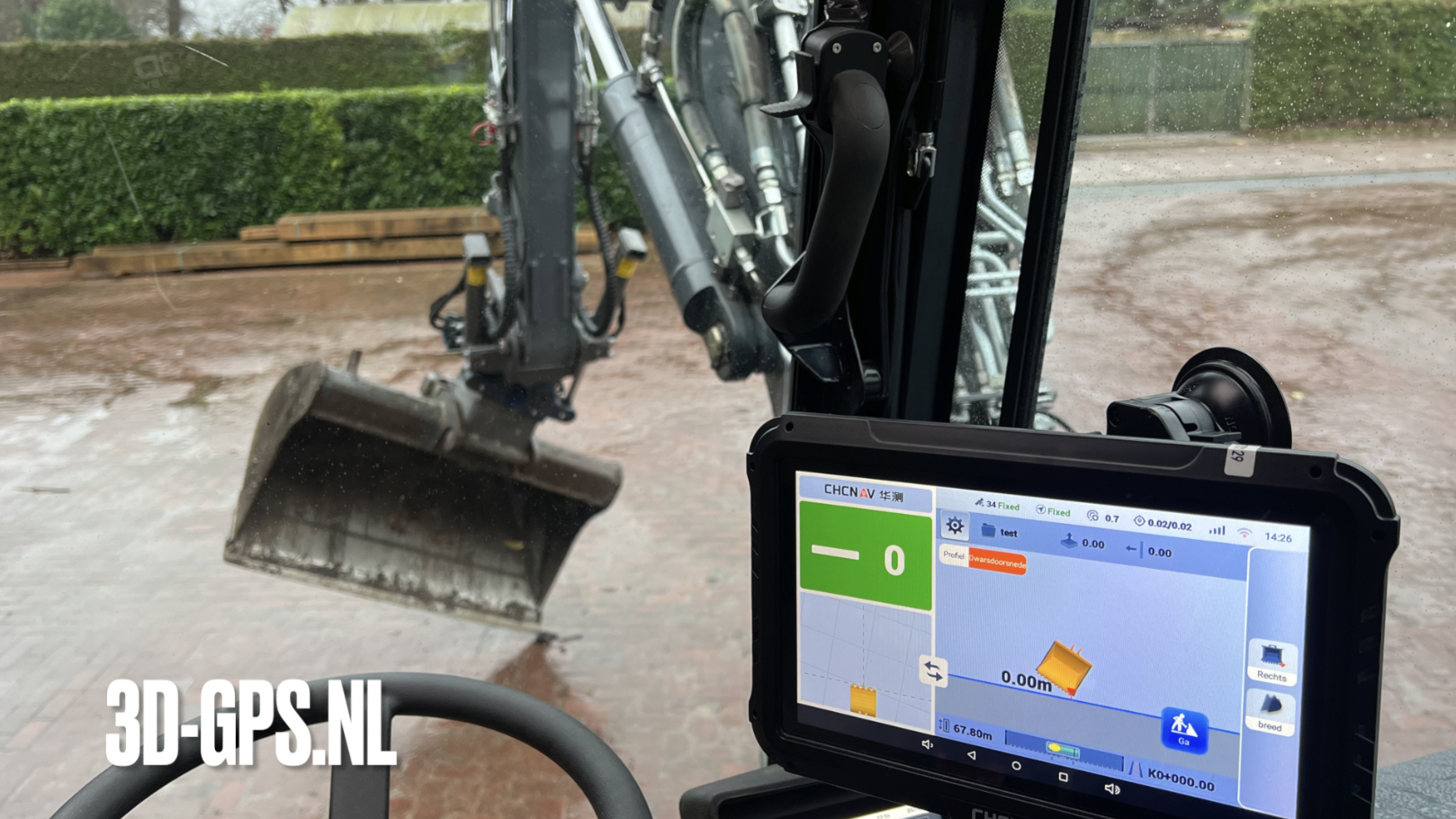

• Beeldscherm (Android)
• 2 GNSS-antennes
• 2 sensoren (lepelsteel en bak)
• (4G-modem in beeldscherm)
• (GNSS-ontvanger in beeldscherm)
• 4G-antenne/lijmplaat/arm15cm

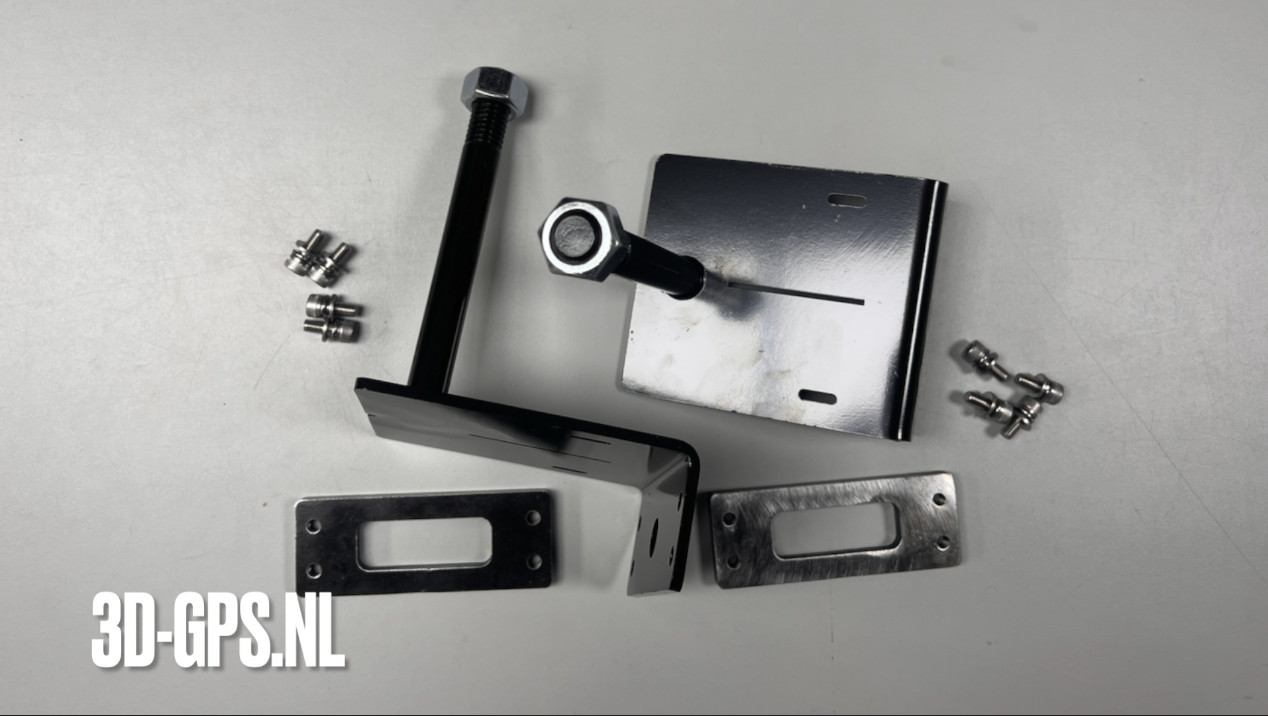

De standaardset gieksteunen betreft 2 lasbeugels. De hoeksteun wordt op de lasplaat geschroefd. De schoteltjes worden op de schroefdraad gedraaid en met een contramoer geborgd.
(De schoteltjes zijn hier niet even gemakkelijk afneembaar)

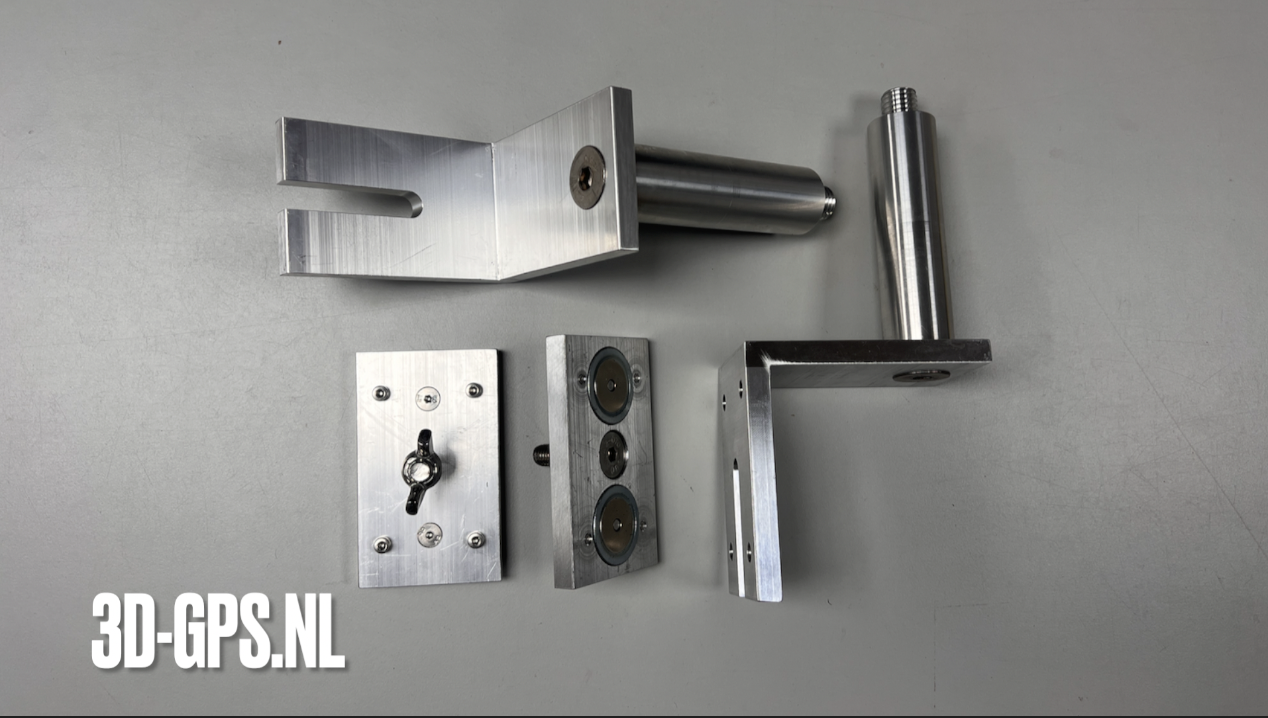

Optie: Giek-steunen, afneembaar, i.p.v. vast.
Set van 2 gemakkelijk afneembare GNSS-antenne-steunen. De grondplaat zit met 66kg magneetkracht plus powerkit blijvend vast op de giek. Met een vleugelmoer pakt u de hoek-steun inclusief GNSS-antenne eenvoudig in 15 seconden weg. (Op de videopagina staat een filmpje met hoe gemakkelijk de schoteltjes mee naar huis kunnen)

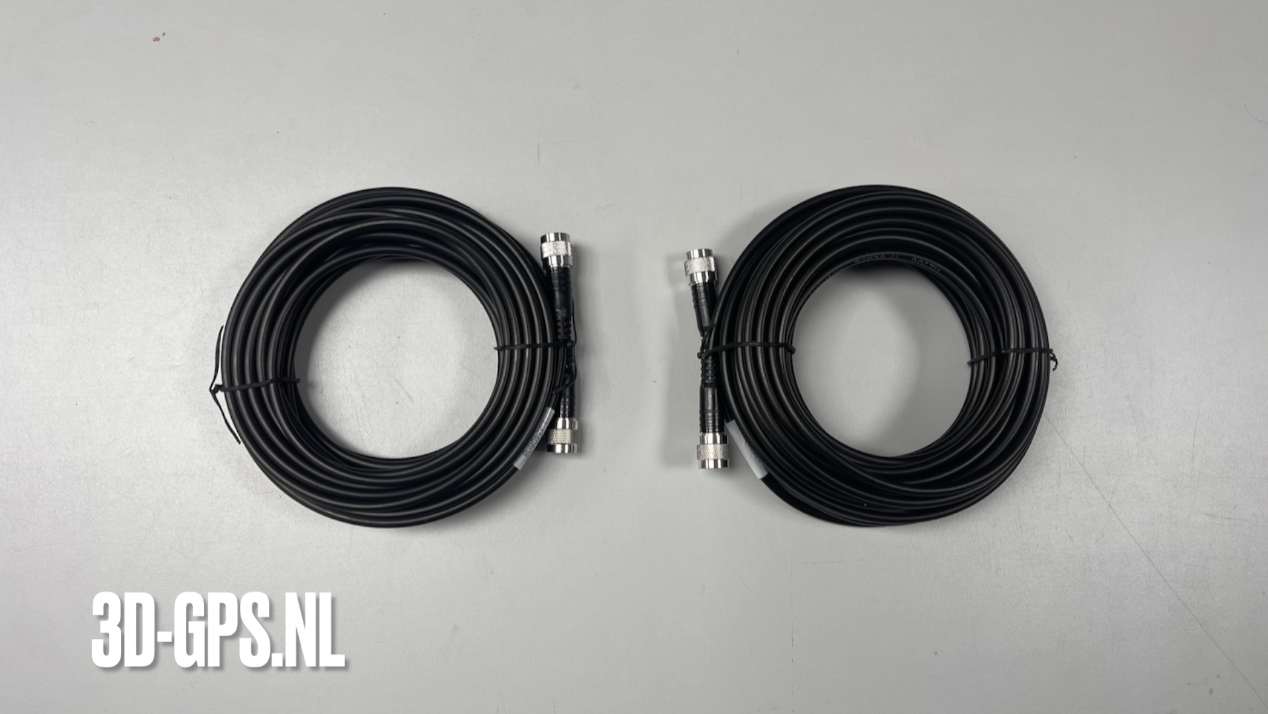

Set GPS-kabels

• 1x 10m (niet in ril en stug)
• 1x 15m (niet in ril en stug)

Deze standaardkabels lopen vanaf het beeldscherm naar de gieksteunen. (Als u voor onze afneembare gieksteunen kiest dan zijn deze 2 kabels te stug, ze zullen breken)

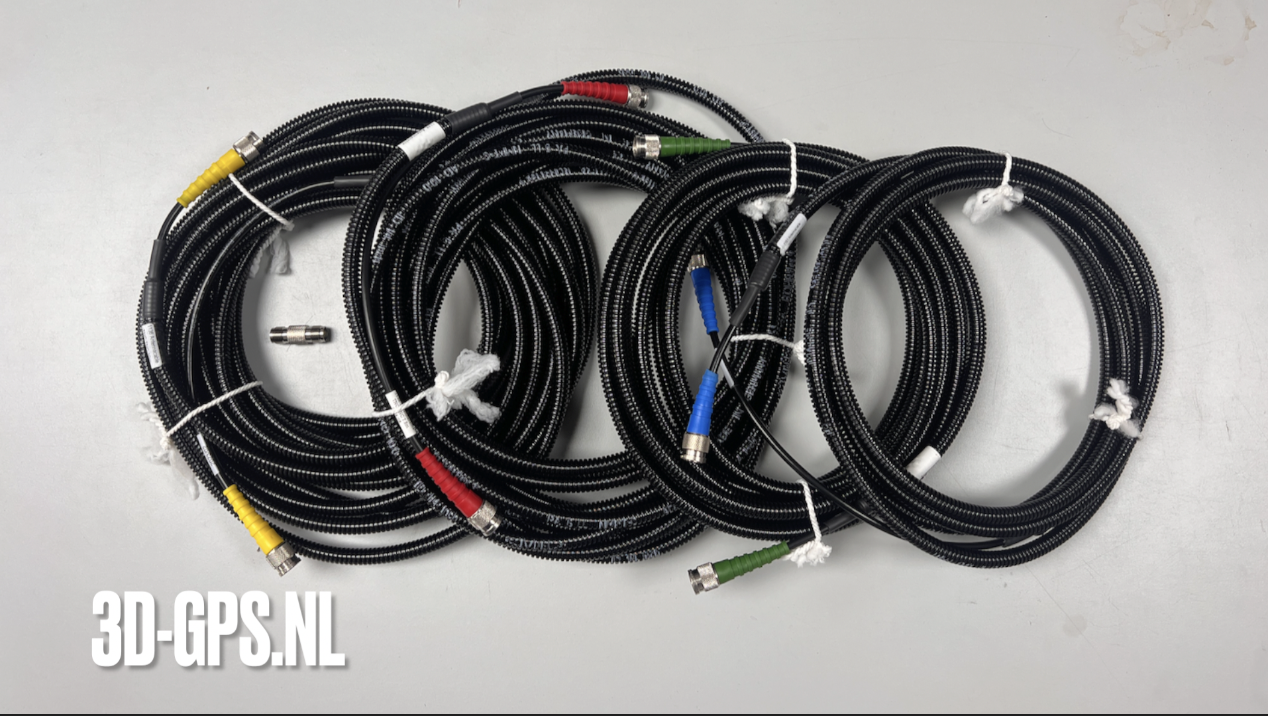

Optie: GPS-kabels op de juiste lengte
Kabels uit onze voorraad, op lengte, plus in 2 delen.
Deel 1 vanaf beeldscherm door de vloer tot aan zwenkgiek. Koppelstukje. Deel 2 door naar de schoteltjes.
2 voordelen: geen over-lengte en bij evt. kabelbreuk eenvoudige kabelvervanging vanwege koppelstukje.
Kies uit: 3,5m / 5,5m / 7,5m / 10m

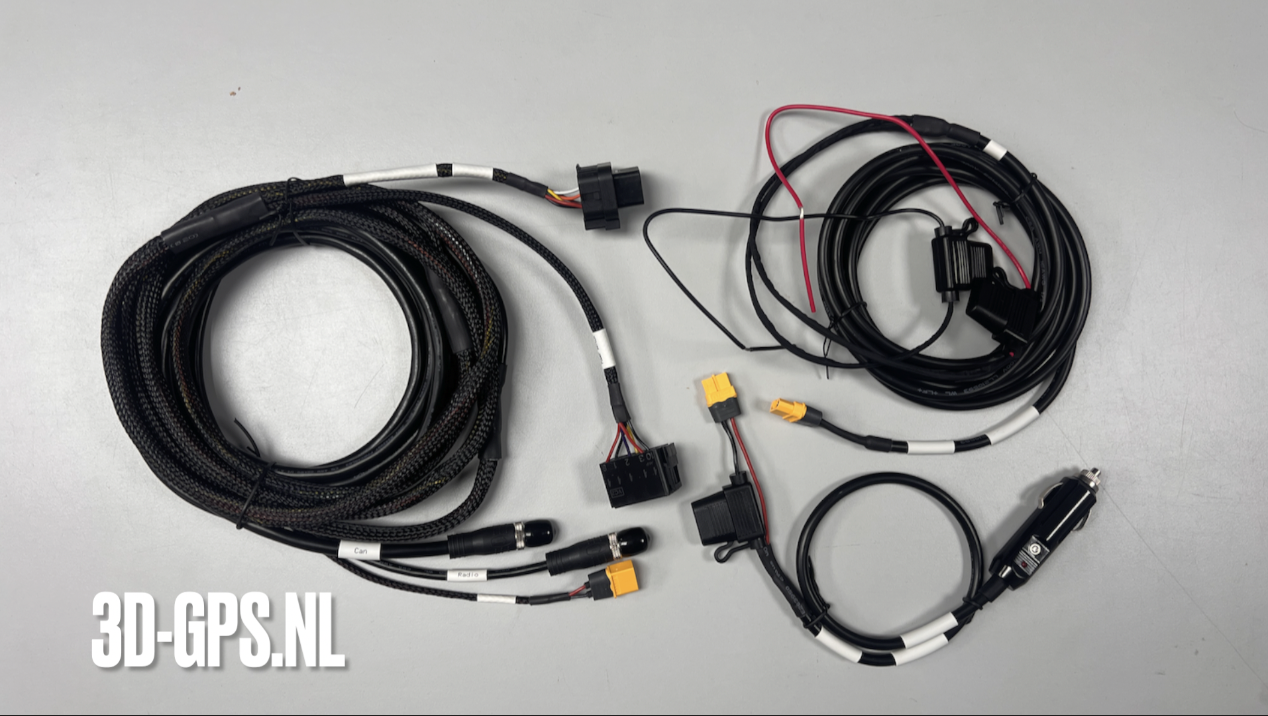

Cabine- en voedingskabel

• Cabine kabel 6m (beeldscherm naar zwenkgiek)
• Voedingskabel, vast, 3,5m (gele stekkers koppelen)
• Sigarettenplugkabel (liever niet gebruiken)

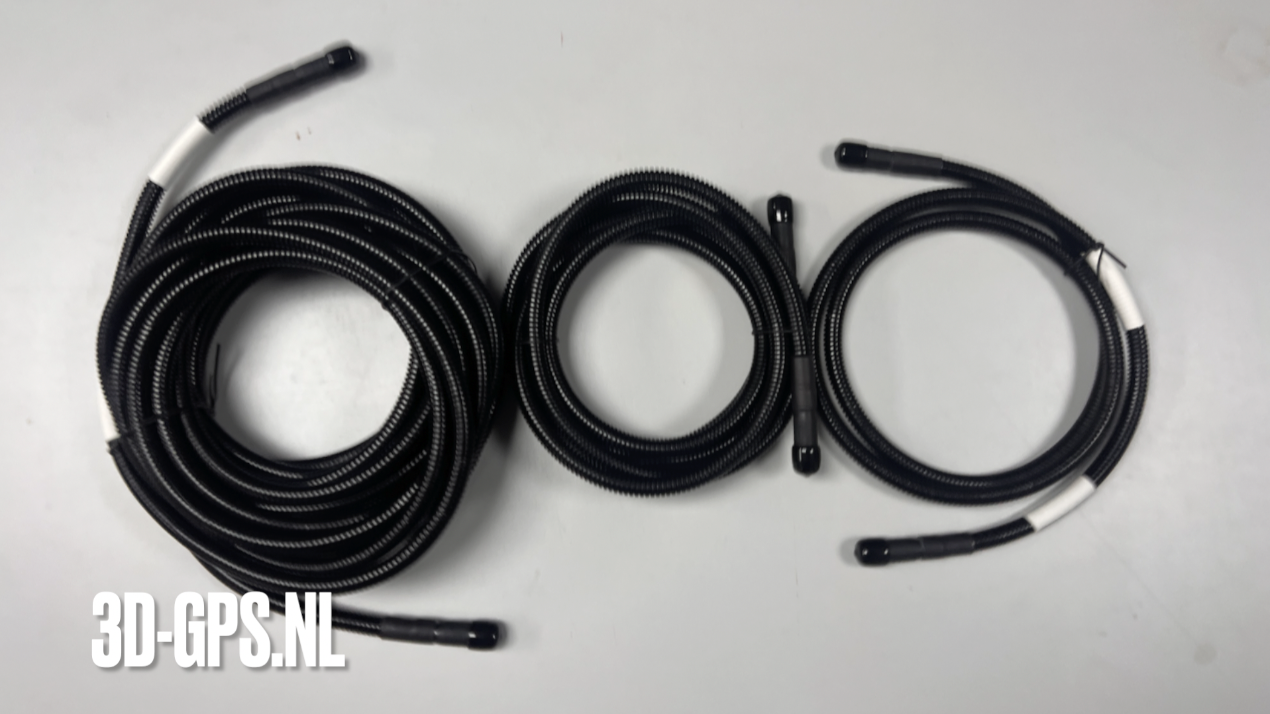

Set sensor-kabels (CAN-kabels)

• 1x 10m in ril-slang (vanaf cabinekabel bij zwenkgiek naar lepelsteelsensor)
• 1x 3m in ril (vanaf lepelsteelsensor naar baksensor)
• 1x 1,5m in ril

Deze set standaardkabels voldoet prima voor grotere kranen maar geeft onhandige overlengte op kleinere.

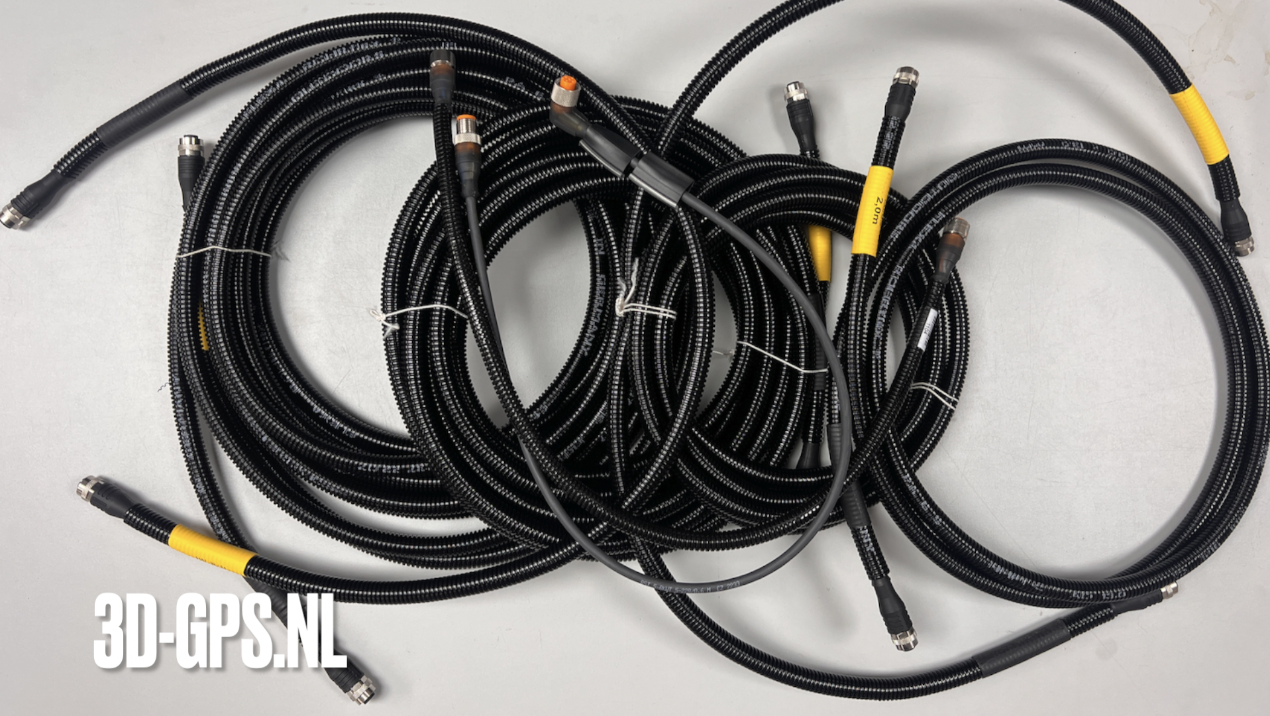

Optie: Sensor-kabels op de juiste lengte
Sensor-kabels uit onze voorraad, op handigere lengte geleverd.
Kies uit: 0,5m / 1m / 2m / 3m / 3,5m / 5m / 7,5m / 10m

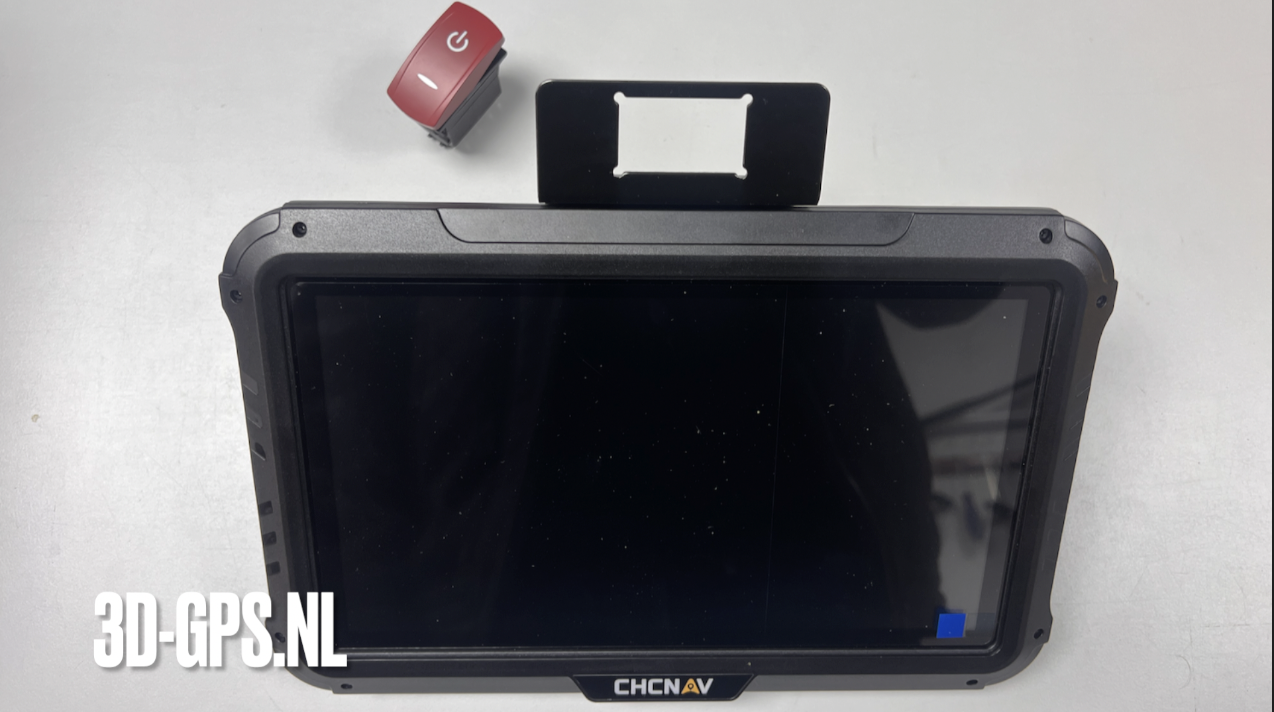

Boven aan het beeldscherm zit standaard een beugel voor een rode aan-uit-knop.
(Als optie kunnen we deze weghalen)

Optie: Aan-uit-knop beugel weghalen
Onze verbetering zit hem in 2 dingen:

• U haalt uw handen niet open aan de beugel bij openen van het cabineraam
• U heeft 1 stekker minder om los te trekken 's avonds

Dit vraagt 4 kortere boutjes. De aan-uit-knop vervalt niet.

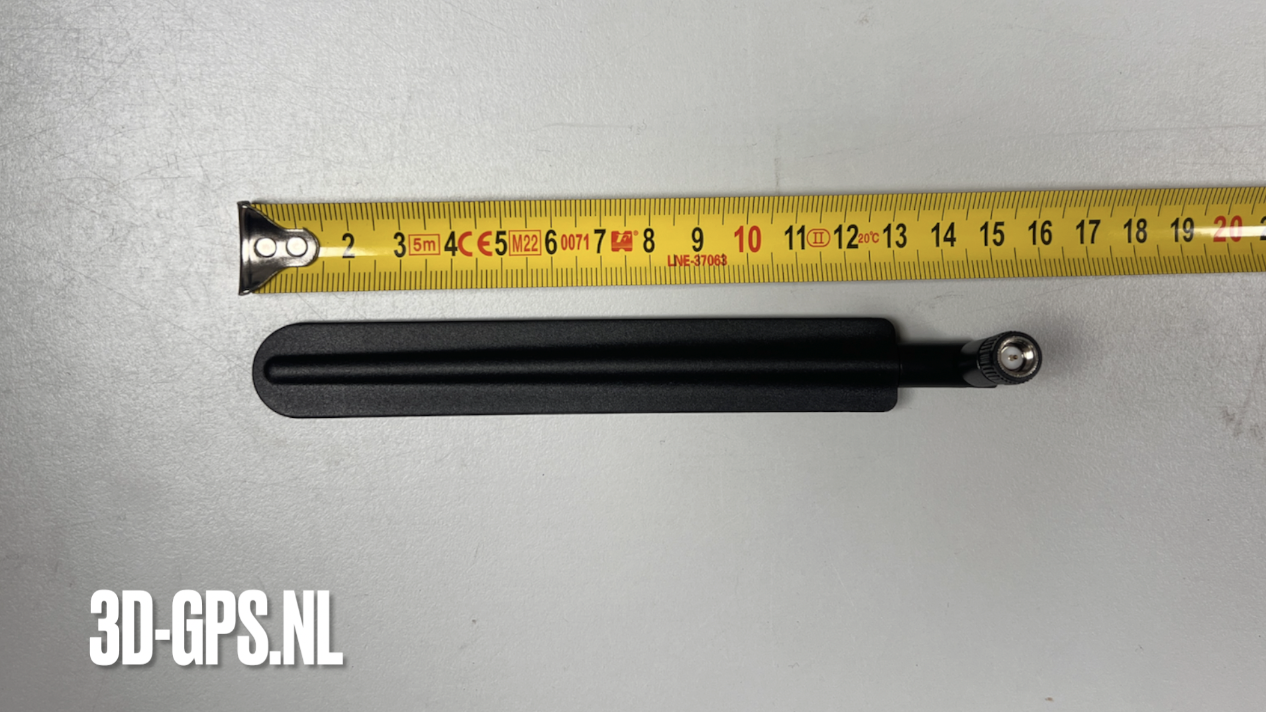

Achter op het beeldscherm zit standaard een 4G-antenne van 15 cm lang.

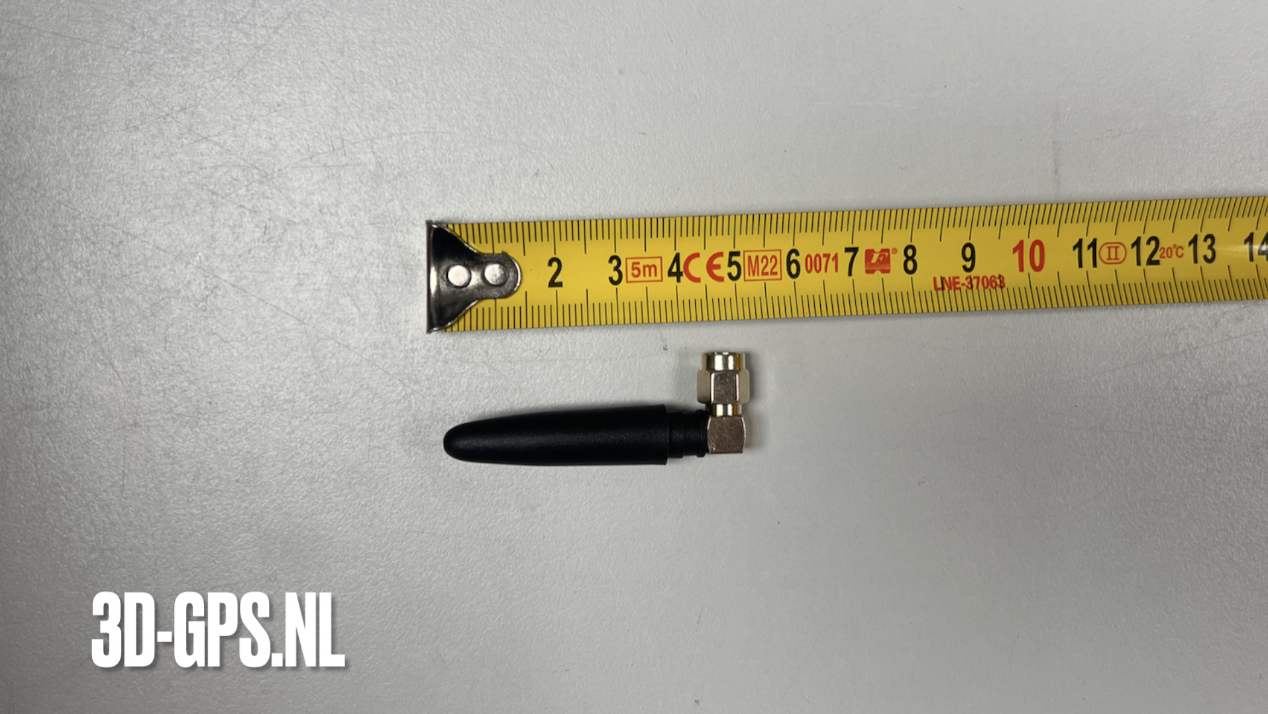

Optie: Kortere 4G-antenne
Een antenne van slechts 5cm lang vermindert de kans op afbreken.

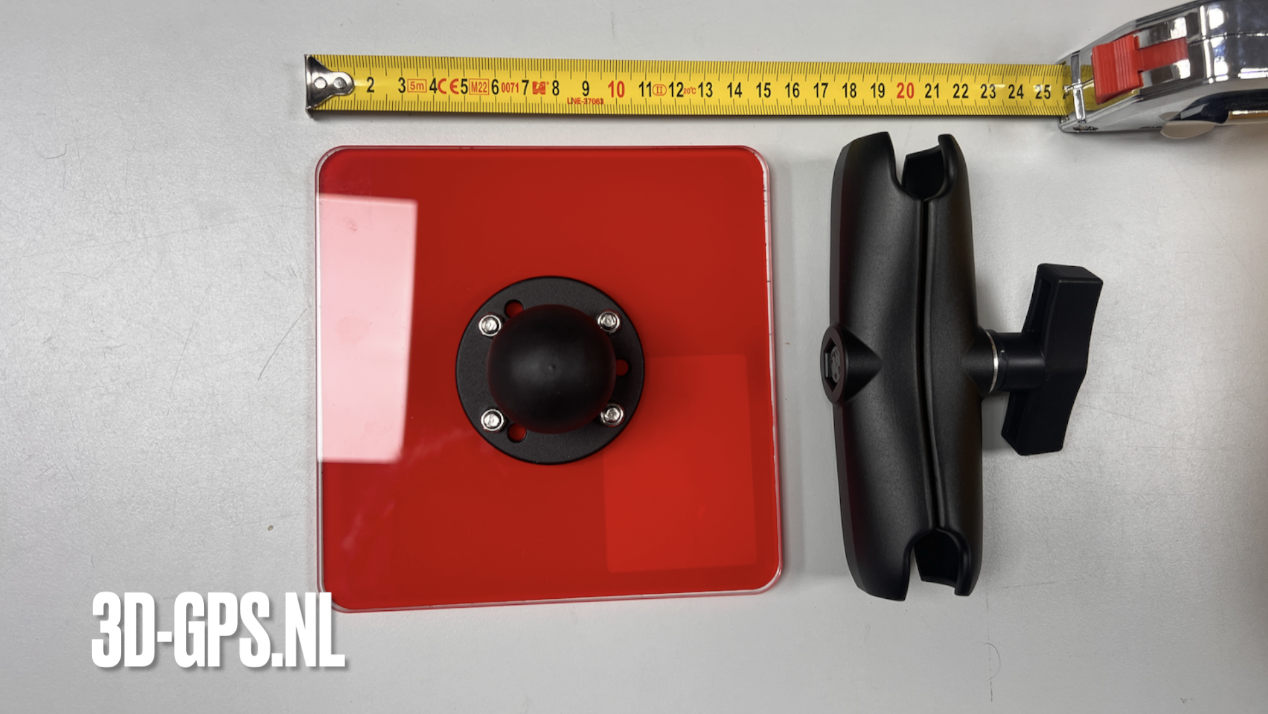

Het beeldscherm wordt standaard opgehangen met deze lijmplaat incl. knop en arm van 15 cm.

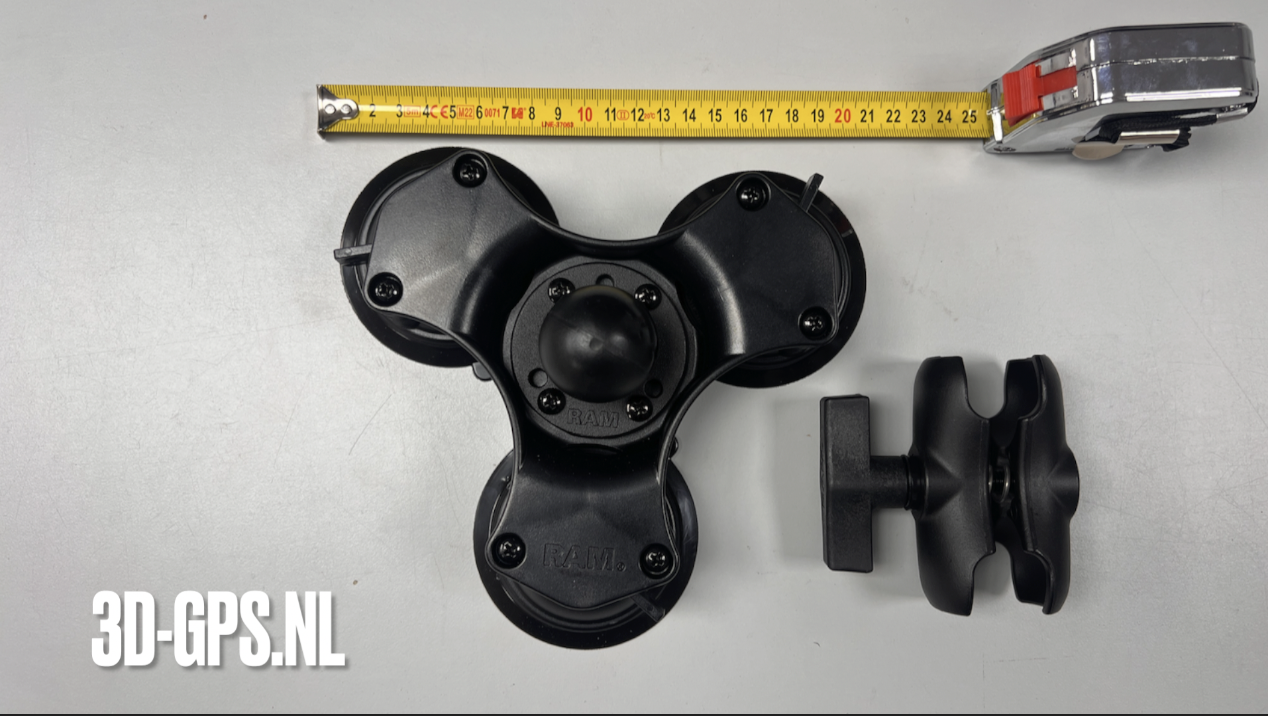

Optie: 3-cups zuignap
Niet gelijk definitief moeten plakken, maar eerst met een goede zuignap (inclusief een korte arm 9 cm) ervaren waar het beeldscherm op de juiste plek hangt.

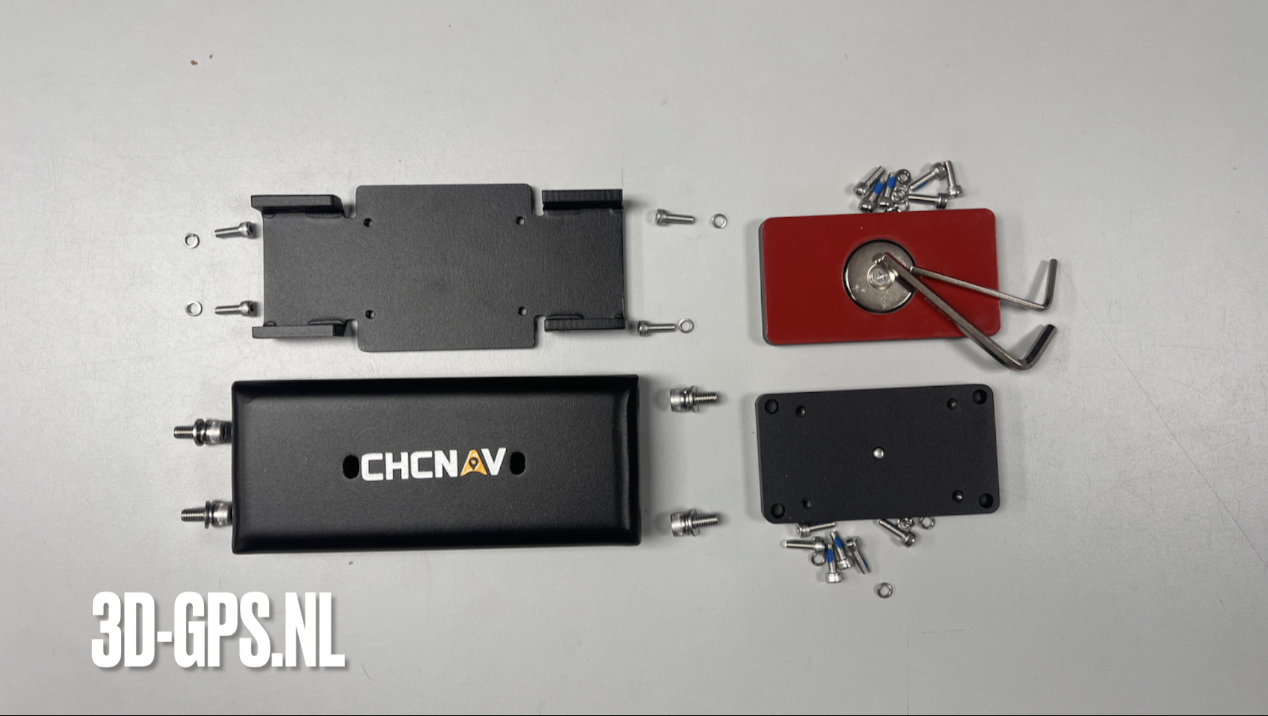

Beugels voor sensor-montage
De standaardset bevat

• 2x magneetplaat met dubb.zijd. tape
• 1x stalen beschermingsbakje

Deze dekken prima de behoefte om de sensoren blijvend te kunnen monteren.

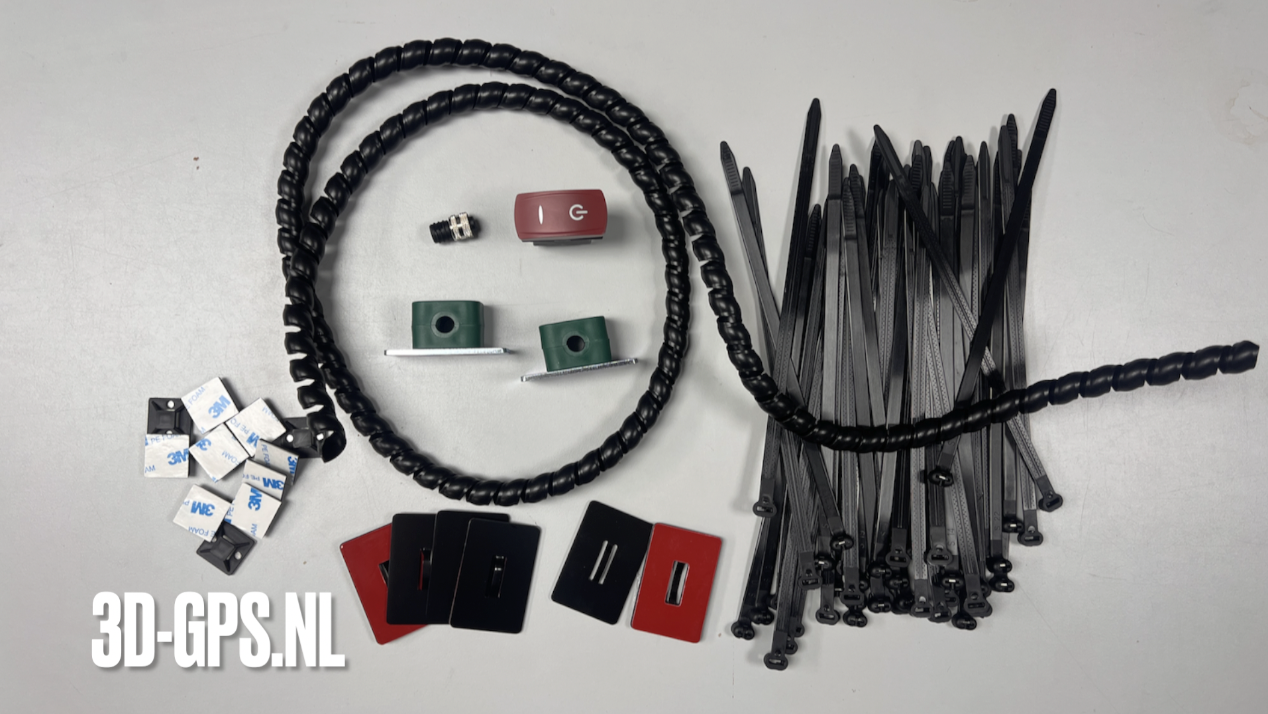

Klein materiaal

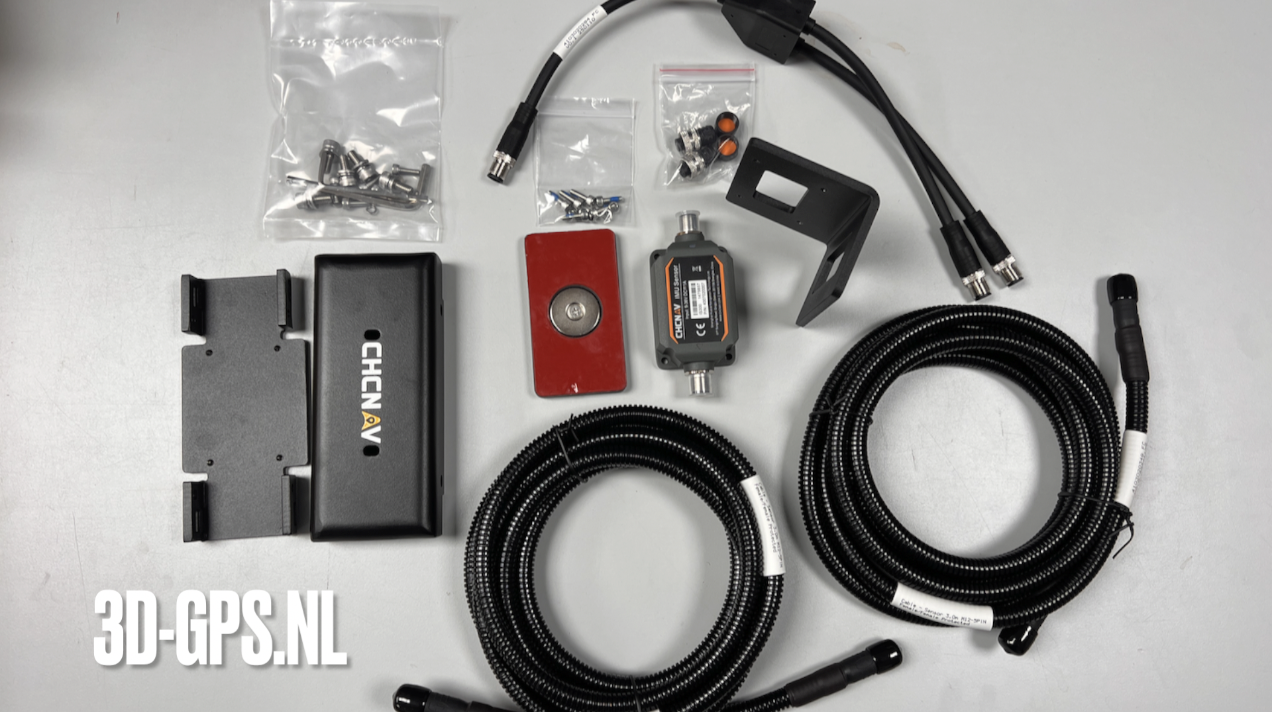

Kantelen (extra optie)
Bovenop het basispakket is er de optionele extra sensor voor het kantelen van een kantelbak, kantelstuk of draaikantelstuk.
LET OP: Niet in de basis-doos dus. Optie.

Opties bij kantelen afkoppelbaar

• Of, de standaard connector op de sensorkabel losdraaien (geen extra kosten)

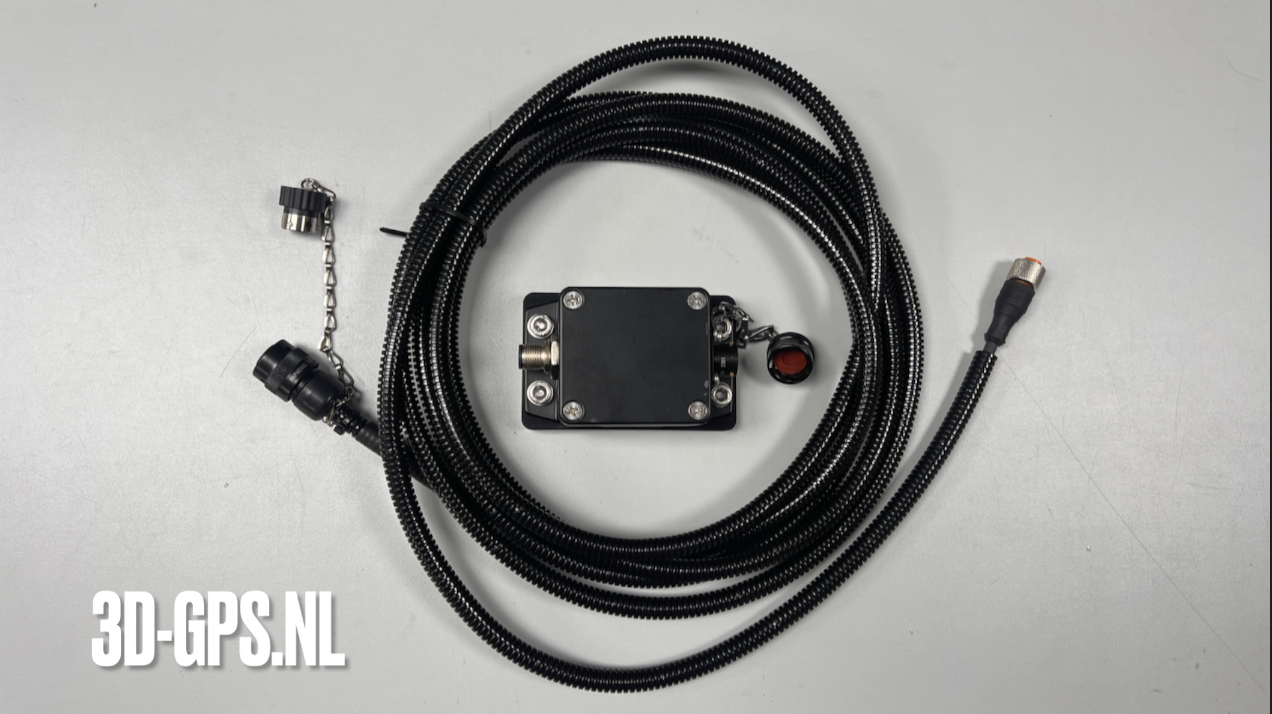

• Of, onze verbeter-optie: een kantelbox op de lepelsteel, met militaire bajonetconnector, vanaf de kantelbak een solide kabel naar de kantelbox.

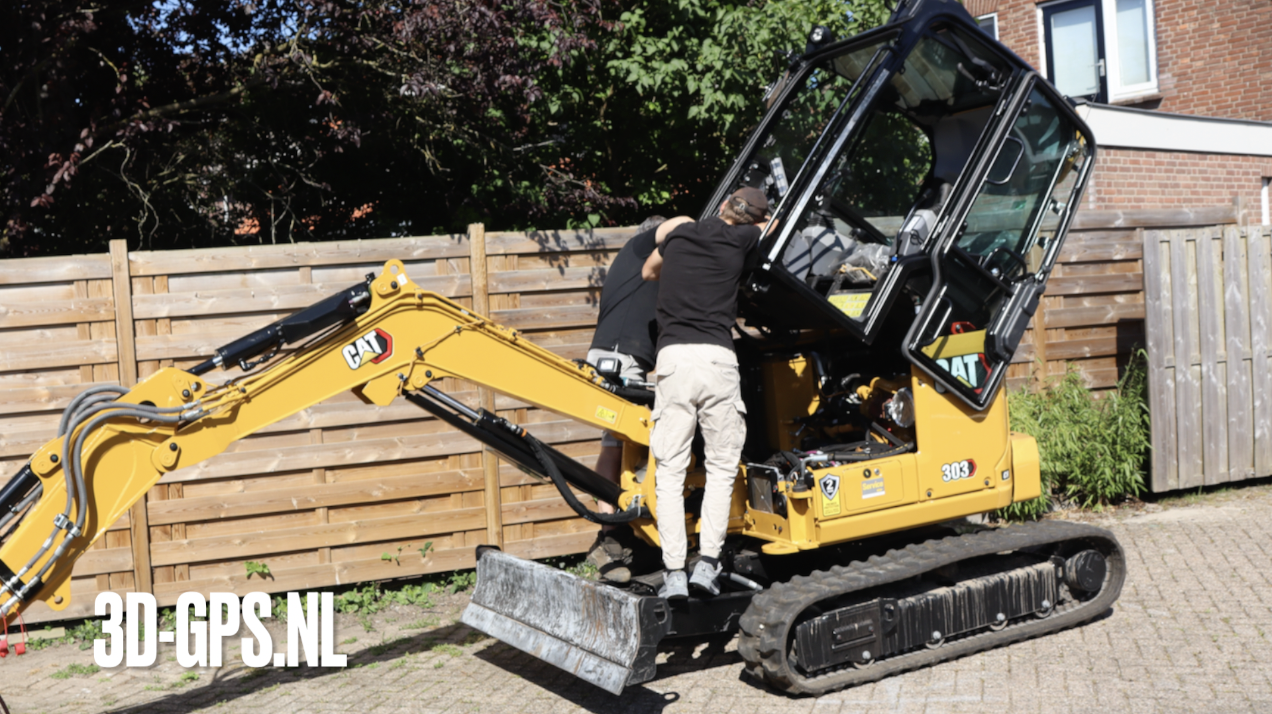

Doe-Het-Zelf opbouw
Wij stimuleren overigens kostenbesparing middels zelfopbouw. Wie wil, mag de set compleet zelf opbouwen of deels zelf opbouwen. Wij komen daarna kalibreren.
Lees meer

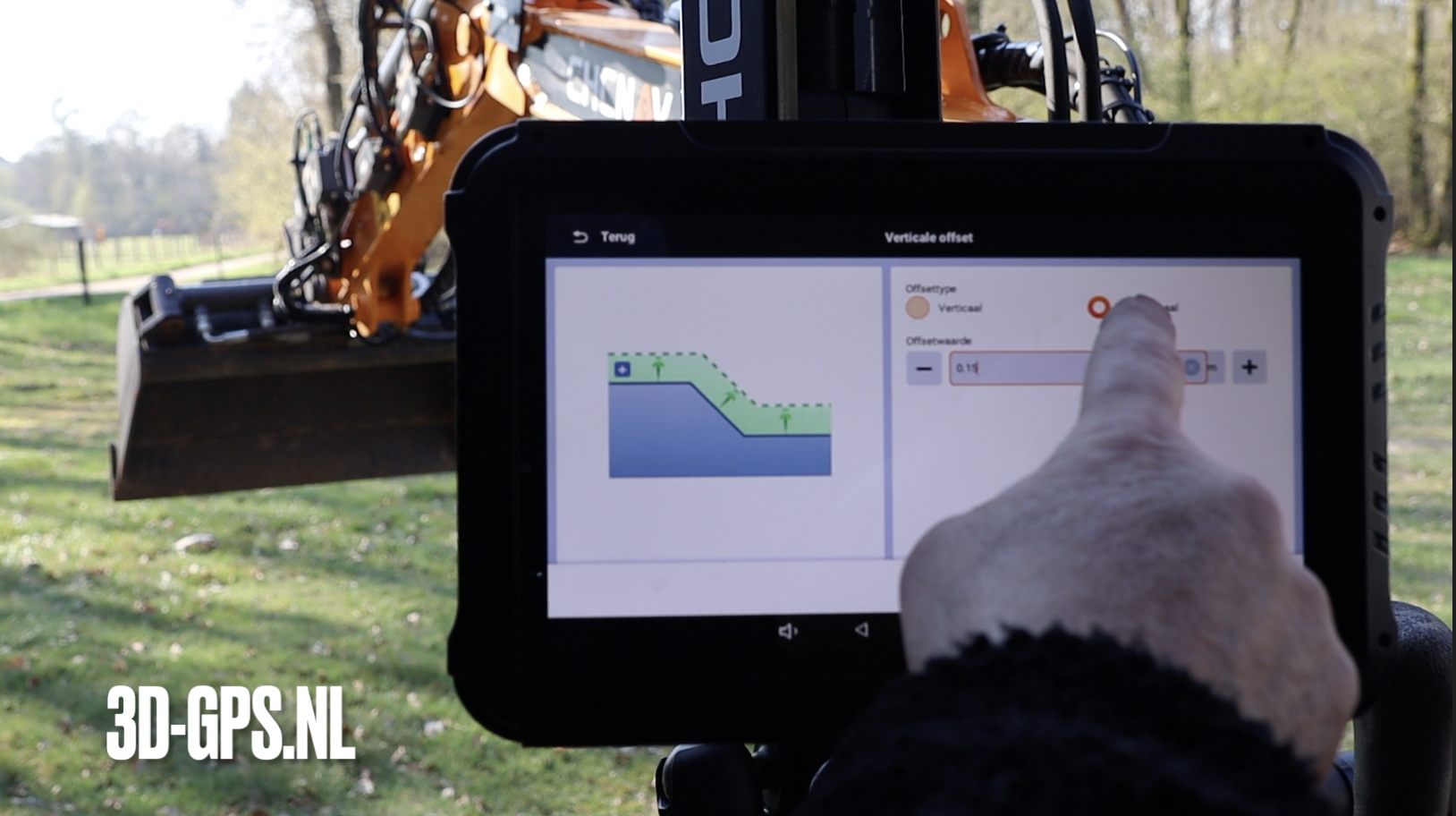

Uitleg / Instructie / DEMO
Wij stimuleren ook zelf-'studie'. Wie wil die kan de uitleg in alle rust al op video bekijken. Dit scheelt weer in tijd na de kalibratie.
Deze video's zijn tevens de DEMO's.
Lees meer
